AD-S602系列稱重AD控制模塊（又稱數字稱重變送器）是SeTAQ公司開發的帶開關量控制功能的雙通道稱重AD模塊。其基本功能是將稱重傳感器的模擬信號變成數字重量信號；再經過動態數字濾波和靜態數字濾波，使數字重量信號響應更快更準確，通過串口可將數字重量信號發送出去。

該模塊具有RS485和RS232雙通訊接口，支持標準MODBUS RTU通訊協議，能夠與計算機、PLC等上位機通信。 該模塊既可以實現靜態下的高精度稱重，也可以在沖擊和振動的情況下實現高速準確的動態稱重。該模塊在硬件上增加了開關量輸入和輸出，因此可用外部開關信號實現清零、去皮、啟動、停止等操作（可同時實現三種），可完成重量信號的定值控制。

技術參數：

● A/D分辨率:24位

● 靜態稱重精度:1/100000

● 可同時接兩路AD輸入信號

● A/D模塊重量輸出速率：6.25，12.5，25，50，100，200次/秒可選（默認50）

● 通訊口：RS-232和RS-485可同時使用，支持標準Modbus RTU通訊協議

● 波特率：4800、9600、19200、38400、57600、115200可選（默認19200，偶校驗）

● 3個開關量輸入，3個開關量輸出

● 12個狀態指示燈，5位撥碼開關設置模塊地址（默認地址01）

● 傳感器激勵電壓：5VDC，最大電流：100mA(含4只350Ω稱重傳感器消耗的電流)

● 模塊工作電源：24VDC?200mA（不含開關量輸出消耗）

● 具有總線供電及RS-485通信功能，多個模塊可通過連接器并聯(可選)

● 標準DIN導軌安裝方式

● 殼體尺寸（帶接線端子）：110mm×23mm×116mm

● 工作環境：溫度?-20～60℃，相對濕度?10%～85%，不冷凝

● 存貯環境：溫度-40～80℃，相對濕度 10%～85%，不冷凝

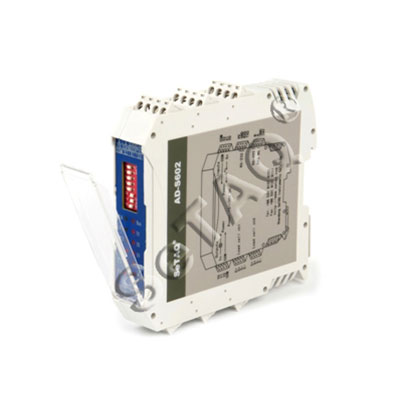

產品圖片：

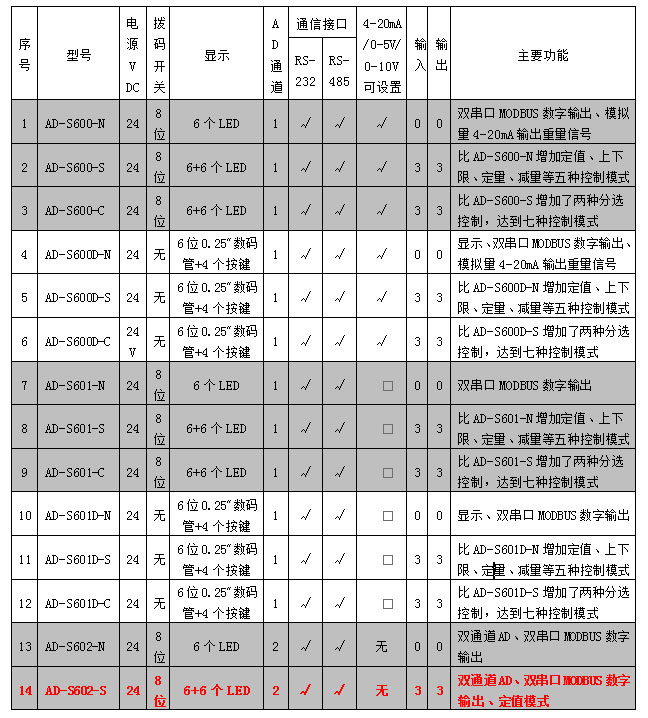

產品型號分類表

相關資料下載：

1、[AD-S602-N]稱重AD控制模塊使用簡介-V1.0.002.zip

2、[AD-S602-N]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip

3、[AD-S602-S]稱重AD控制模塊使用簡介-V1.0.002.zip

4、[AD-S602-S]高速動態稱重AD控制模塊使用說明書-V1.0.006.zip
